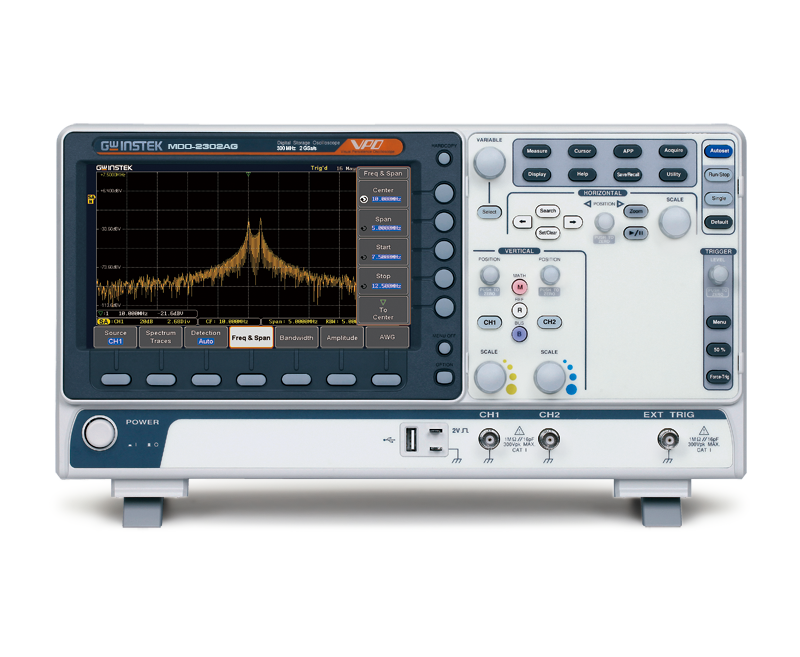

MDO-2000A系列示波器
300/200/100MHz帶寬，2通道
實時采樣率2GSa/s
每通道20M記錄長度/VPO波形顯示技術
8" WVGA LCD顯示
波形更新率最高600,000wfms/s(分段模式），120,000wfms/s(正常模式）
提供最高1GHz頻譜分析儀功能
0.00
0.00
商品描述
300/200/100MHz帶寬，2通道
實時采樣率2GSa/s
每通道20M記錄長度/VPO波形顯示技術
8" WVGA LCD顯示
波形更新率最高600,000wfms/s(分段模式），120,000wfms/s(正常模式）
提供最高1GHz頻譜分析儀功能
快速選型
型號 帶寬 頻譜分析儀 頻率響應分析 信號發生器 標配接口 MDO-2102A 100MHz √ × × USB/LAN MDO-2202A 200MHz √ × × USB/LAN MDO-2302A 300MHz √ × × USB/LAN MDO-2102AG 100MHz √ √ √ USB/LAN MDO-2202AG 200MHz √ √ √ USB/LAN MDO-2302AG 300MHz √ √ √ USB/LAN 詳細規格
MDO-2000A系列規格 型號 MDO-2102A MDO-2202A MDO-2302A MDO-2102AG MDO-2202AG MDO-2302AG 通道 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext 2ch+Ext 帶寬(-3dB) DC~100MHz DC~200MHz DC~300MHz DC~100MHz DC~200MHz DC~300MHz 上升時間 3.5ns 1.75ns 1.17ns 3.5ns 1.75ns 1.17ns 帶寬限制 20MHz 20M/100MHz 20M/100MHz/200MHz 20MHz 20M/100MHz 20M/100MHz/200MHz 垂直靈敏度 分辨率 8 bit 1mV~10V/div 輸入耦合 AC, DC, GND 輸入阻抗 約1MΩ// 16pF DC增益精度 ±(3%)when 2mV/div or greater is selected ±(5%)when 1mV/div is selected; 極性 Normal & Invert 最大輸入電壓 300Vrms, CAT I 偏移位置范圍 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 2V/div : ±25V 5V~10V/div : ±250V 波形信號處理 +, -, ×, ÷, FFT, User Defined Expression. FFT:1Mpts FFT:Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS, and FFT Window to Rectangular, Hamming, Hanning, or Blackman. 觸發 觸發源 CH1 ,CH2, Line, EXT 觸發模式 自動 (支持Roll模式, 100 ms/div 或更慢), 正常, 單序列 觸發類型 邊沿，脈沖寬度（毛刺），視頻，矮波(Runt)，上升和下降（斜率），交替，超時，事件延遲（1?65535事件），延時（持續時間，4nS?10S），總線 釋放范圍 4ns~10s 耦合 AC,DC,LFrej. ,HFrej. ,Noiserej. 靈敏度 1div 外部觸發 范圍 ±15V 靈敏度 DC ~ 100MHz 約. 100mV 100MHz ~ 300MHz 約. 150mV 輸入阻抗 1MΩ±3%~16pF 水平 時基范圍 1ns/div ~ 100s/div (1-2-5 increments) ROLL: 100ms/div ~ 100s/div 預觸發 最大10 div 后觸發 最大2,000,000 div 時基精度 ±50 ppm over any ≥ 1 ms時間間隔 實時采樣率 最大 2GSa/s 記錄長度 每通道 20M pts 采集模式 正常, 平均, 峰值檢測, 單次 峰值偵測 2ns (典型值) 平均值 從2 到 256可選 X-Y 模式 X-軸輸入 通道1 Y-軸輸入 通道2 相移 ±3° at 100kHz 光標和測量 光標 幅度，時間，門控;單位：秒，Hz（1 / s），相位（度），定量（％） 自動測量 38組：Pk-Pk，最大，最小，幅度，高，低，平均，周期平均值，RMS，周期RMS，面積，周期面積，ROVShoot，FOVShoot，RPREShoot，FPREShoot，頻率，周期，上升時間，寬度，占空比，+脈沖， - 脈沖，+邊緣， -邊緣，％閃爍，閃爍Idx，FRR，FRF，FFR，FFF，LRR，LRF，LFR，LFF，相位 控制面板功能 自動計數器 6 位,范圍從最小2Hz到額定帶寬 自動設置 單按鈕，自動設置垂直，水平和觸發系統的所有通道，具有撤消自動設置 保存設置 20 組 保存波形 24 組 顯示 TFT LCD 類型 8" TFT LCD WVGA 彩色顯示 顯示分辨率 800 水平× 480 垂直像素(WVGA) 插值 Sin(x)/x 波形顯示 點，向量，可調余輝（16ms?4s），無限余輝 波形更新率 最大600,000次/秒（分段模式），最大120,000次/秒（正常模式） 顯示刻度 8 x 10 div 顯示模式 YT ;XY 接口 USB 端口 USB 2.0 高速主機端口X1, USB 2.0高速設備端口 X1 以太網(LAN)端口 RJ-45 連接器, 10/100Mbps with HP Auto-MDIX Go-NoGo BNC 5V Max/10mA TTL 集電極開路輸出 Kensington Style Lock 后面板安全插槽連接到 standard Kensington-style lock. 頻譜分析儀規格 頻率范圍 DC~1GHz (額定帶寬~1GHz為非校準狀態) 掃寬 1kHz~1GHz(Max.) 分辨率帶寬 1Hz ~ 1MHz(Max.) 參考級別 -50 dBm to +40dBm in steps of 5dBm 垂直單位 dBV RMS; Linear RMS; dBm 垂直位置 -12divs to +12divs 垂直刻度 1dB/div to 20dB/div in a 1-2-5 Sequence 顯示平均噪音水平 1V/div < -50dBm, Avg : 16 100mV/div < -70dBm, Avg : 16 10mV/div < -90dBm, Avg : 16 旁生噪聲響應 2nd 諧波失真< 40dBc 3rd 諧波失真< 45dBc 頻域跟蹤類型 Normal ; Max Hold ; Min Hold ; Average (2 ~ 256) 檢測方法 Sample ; +Peak ; -Peak ; Average FFT窗口 FFT Factor : Hanning 1.44 Rectangular 0.89 Hamming 1.30 Blackman 1.68 任意信號發生器（AWG）規格（僅MDO-2000AG系列提供） 通道 2 采樣率 200 Msa/s 垂直分辨率 14 bits 最大頻率 25 MHz 波形 Sine, Square, Pulse, Ramp, DC, Noise, Sinc, Gaussian, Lorentz, Exponential Rise, Exponential Fall, Haversine, Cardiac, ARB 輸出范圍 20 mVpp to 5 Vpp, HighZ;10 mVpp to 2.5 Vpp, 50 Ω 輸出分辨率 1mV 輸出精度 2% (1 kHz) 偏移范圍 ±2.5 V, HighZ;±1.25 V, 50 Ω 偏移分辨率 1mV 正弦波 頻率范圍 100mHz to 25MHz 平整度 ±0.5 dB 諧波失真 -40 dBc 失真 (非諧波) -40 dBc 總諧波失真 1% S/N Ratio 40 dB 方波/脈沖波 頻率范圍 100 mHz to 15MHz 上升/下降時間 <15ns 過激 <3% 占空比 方波:50%;脈沖波:0.4%~99.6% 最小脈沖寬度 30 ns 抖動 500 ps 斜波 頻率范圍 100mHz~1MHz 線性度 1% 對稱性 0 to 100% 頻率響應分析功能FRA（僅MDO-2000AG系列提供） 動態范圍 > 80 dB (typical) 輸入與輸出通道 Channel 1 or 2 頻率范圍 20 Hz to 25 MHz 測試點數 10 to 90 points per decade 測試電壓幅值 20 mVpp to 5 Vpp into High-Z ;Fixed test amplitude or custom amplitude for each decade 檢測結果 Logarithmic overlaid gain and phase plot 手動測量 Two pairs of tracking gain and phase markers 測試繪圖 Auto-scaled during test 其他功能 多國語言菜單 可用 操作環境 溫度: 0°C to 50°C.在低于 40°C 時相對濕度 ≤ 80%; 在41°C ~ 50°C時≤ 45% 在線幫助 Available 時鐘 Time and Date ,Provide the Date/Time for saved data 尺寸 384mm * 208mm * 127.3mm 重量 3kg
