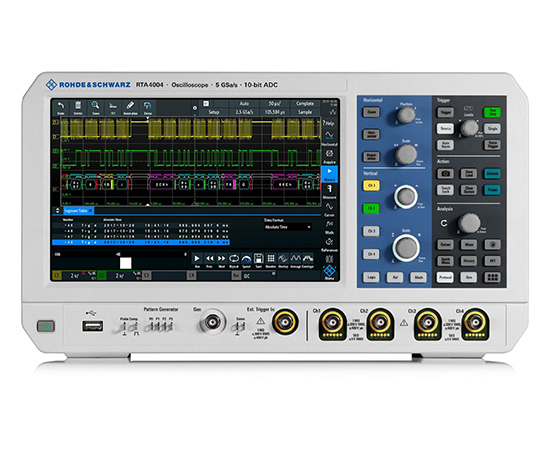

R&S?RTA4000 示波器
帶寬：200 MHz 至 1 GHz
采樣率：最大 5 Gsample/s
存儲深度：最大 1 Gsample
ADC 分辨率：10 位
顯示屏：10.1" 電容式觸摸屏
0.00
0.00
商品描述
帶寬：200 MHz 至 1 GHz
采樣率：最大 5 Gsample/s
存儲深度：最大 1 Gsample
ADC 分辨率：10 位
顯示屏：10.1" 電容式觸摸屏
| 垂直系統 | ||
| 模擬通道 | 4 | |
| 數字通道（可選） | 16 | |
| 帶寬 (-3 dB) | R&S?RTA4004（配備 R&S?RTA-B24x 選件） | 200 MHz、350 MHz、500 MHz、1 GHz |
| 上升時間 | R&S?RTA4004（配備 R&S?RTA-B24x 選件） | 1.75 ns、1 ns、700 ps、350 ps |
| 輸入阻抗 | 50 Ω ± 1.5%（測量值），1 MΩ ± 1%（測量值） || 14 pF ± 1 pF（測量值） | |
| 輸入靈敏度 | 所有范圍內均支持最大帶寬 | 1 MΩ：500 μV/div 至 10 V/div 50 Ω：500 μV/div 至 1 V/div |
| ADC 分辨率 | 10 位，高分辨率采樣最高達 16 位 | |
| DC 增益精度 | 偏移和位置 = 0，自校后，最大工作溫度變化為 ±5°C | 輸入靈敏度 > 5 mV/div：全量程的 ±1% 輸入靈敏度 ≤ 5 mV/div 至 ≥ 1 mV/div：全量程的 ±1.5% 輸入靈敏度 < 1 mV/div：全量程的 ±2.5% |
| 采集系統 | ||
| 實時采樣率 | 2.5 Gsample/s；5 Gsample/s（交織模式） | |
| 采集存儲 | 100 Msample；200 Msample（交織模式）； 1 Gsample 分段存儲 | |
| 最大波形捕獲率 | 64 000 波形/秒 （在快速分段存儲模式下可達 2 000 000） | |
| 水平系統 | ||
| 時基范圍 | 在 0.5 ns/div 至 500 s/div 范圍內可選 | |
| 準確度（交付/校準后） | ±0.5 ppm | |
| 通道間偏移 | < 200 ps（測量值） | |
| 通道去偏移 | ±500 ns | |
| 觸發系統 | ||
| 標配觸發類型 | 邊沿，寬度，視頻（PAL，NTSC，SECAM，PAL-M，SDTV 576i，HDTV 720p，HDTV 1080i，HDTV 1080p），碼型，Line，串行總線 | |
| 可選觸發類型 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN，音頻 (I2S)，ARINC 429，MIL-STD-1553 | |
| 觸發靈敏度 | 直流、交流、低頻抑制，噪聲抑制 1 GHz、500 MHz、350 MHz > 2.2 mVpp 輸入靈敏度 + 1 div（標稱值） （輸入靈敏度：[mV/div]）200 MHz、100 MHz > 1.5 mVpp 輸入靈敏度 + 0.8 div（標稱值） （輸入靈敏度：[mV/div]）20 MHz > 0.6 mVpp 輸入靈敏度 + 0.4 div（標稱值） （輸入靈敏度：[mV/div]）所有輸入靈敏度高頻抑制 1 div（測量值） | |
| 分析和測量功能 | ||
| 自動測量 | 32 | |
| 光標測量 | 4 | |
| 波形數學運算 | 5 個疊加運算公式（加法、減法、乘法、除法、平方、平方根、絕對值、倒數、逆運算、常用對數、自然對數、導數、積分、低通、高通、跟蹤單極 + 雙極周期、頻率、脈沖寬度、占空比） | |
| 模板測試 | ||
| 模板生成 | 初級（信號模板容許偏差） | |
| 歷史和分段存儲 | ||
| 分段數 | 最多 87 380 個 | |
| 協議觸發和解碼 | ||
| 支持的協議 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN，LIN，I2S，MIL-STD-1553，ARINC 429 | |
| 波形發生器 | ||
| 分辨率 | 14 位 | |
| 采樣率 | 250 Msample/s | |
| 幅度 | 高阻抗；50 Ω | 20 mV 至 10 V (Vpp)；10 mV 至 5 V (Vpp) |
| DC 偏移 | 高阻抗；50 Ω | ±5 V；±2.5 V |
| 任意波形 | 最大 10 Msample/s；32 kpoints | |
| 邏輯分析儀 (MSO) 功能 | ||
| 數字輸入通道 | 16 | |
| MSO 存儲深度 | 兩個邏輯探頭：每通道 100 Msample 一個邏輯探頭：每通道 200 Msample | |
| MSO 帶寬 | 400 MHz（測量值） | |
| MSO 采樣率 | 2.5 Gsample/s；5 Gsample/s（交織模式） | |
| MSO 輸入阻抗 | 100 kΩ ± 2% || ~4 pF（測量值），探頭尖端 | |
| 并行總線 | 最多 4 個 | |
| 通用數據 | ||
| 尺寸 | 寬 × 高 × 深 | 390 mm × 220 mm × 152 mm (15.4 in × 8.66 in × 5.98 in) |
| 重量 | 3.3 kg (7.3 lb) | |
| 顯示屏 | 10.1" WXGA TFT 彩色顯示屏（1280 像素 × 800 像素） | |
| 接口 | 支持 MTP 協議的 USB 主端口，USB 設備端口，LAN，支持遠程顯示和操作的強大 Web 服務器功能 | |
| 操作系統 | Windows 10，嵌入式 | |
