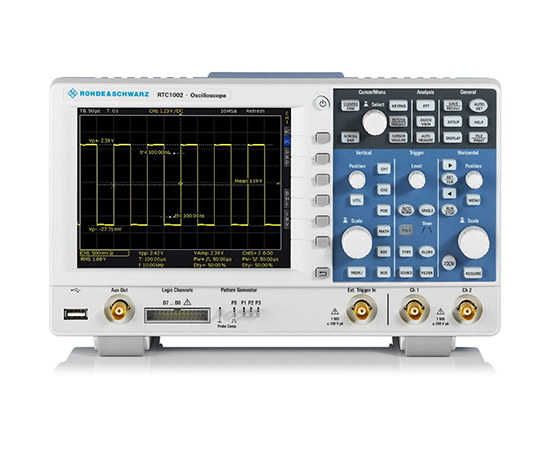

R&S?RTC1000 示波器
帶寬：50 MHz 至 300 MHz
最大采樣率：2 Gsample/s
最大存儲深度：2 Msample
MSO：8 個可選數字通道，可升級更新
碼型發生器：4 位碼型，數據傳輸率高達 50 Mbit/s
0.00
0.00
商品描述
帶寬：50 MHz 至 300 MHz
最大采樣率：2 Gsample/s
最大存儲深度：2 Msample
MSO：8 個可選數字通道，可升級更新
碼型發生器：4 位碼型，數據傳輸率高達 50 Mbit/s
| 垂直系統 | ||
| 模擬通道 | 2 | |
| 數字通道（可選） | 8 | |
| 帶寬 (-3 dB) | R&S?RTC1002（配備 R&S?RTC-B220/-B221/-B222/-B223）； | 50 MHz、70 MHz、100 MHz、200 MHz、300 MHz |
| 上升時間 | R&S?RTC1002（配備 R&S?RTC-B220/-B221/-B222/-B223）； | 7 ns、5 ns、3.5 ns、1.75 ns、1.15 ns |
| 輸入阻抗 | 1 MΩ ± 2% || 14 pF ± 2 pF | |
| 輸入靈敏度 | 所有范圍內均支持最大帶寬 | 1 mV/div 至 10 V/div |
| ADC 分辨率 | 8 位，高分辨率采樣模式下最高達 16 位 | |
| DC 增益精度 | 偏移和位置 = 0，自校后，最大工作溫度變化為 ±5°C | 所有范圍內的輸入靈敏度：3% |
| 采集系統 | ||
| 實時采樣率 | 1 Gsample/s；2 Gsample（交織模式） | |
| 采集存儲 | 1 Msample；2 Msample（交織模式） | |
| 最大波形捕獲率 | 10 000 波形/秒 | |
| 水平系統 | ||
| 時基范圍 | 1 ns/div 至 100 s/div | |
| 準確度（交付/校準后） | ±50 ppm | |
| 通道間偏移 | 最大 1 ns（測量值） | |
| 通道去偏移 | ±120 ns | |
| 觸發系統 | ||
| 標配觸發類型 | 邊沿，寬度，視頻（PAL，SECAM，PAL-M，SDTV，HDTV），碼型，超時 | |
| 可選觸發類型 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN/LIN | |
| 觸發靈敏度 | 直流、交流、低頻抑制時，輸入靈敏度 ≥ 5 mV/div：< 0.8 div（測量值）；輸入靈敏度 < 5 mV/div：< 1.5 div（測量值） 所有輸入靈敏度高頻抑制：< 1 div（測量值） 噪聲抑制時，輸入靈敏度 > 5 mV/div：< 1.5 div（測量值） | |
| 分析和測量功能 | ||
| 自動測量 | 31 | |
| 光標測量 | 13 | |
| 波形數學運算 | 加法、減法、乘法、除法、FFT | |
| 模板測試 | ||
| 模板生成 | 初級（信號模板容許偏差） | |
| 協議觸發和解碼 | ||
| 支持的協議 | I2C，SPI，UART/RS-232/RS-422/RS-485，CAN，LIN | |
| 波形發生器 | ||
| 分辨率 | 8 位 | |
| 采樣率 | 978 ksample/s | |
| 幅度 | 高阻抗；50 Ω | 60 mV 至 6 V (Vpp)；30 mV 至 3 V (Vpp) |
| DC 偏移 | 正弦波：0.1 Hz 至 50 kHz 脈沖/矩形波和鋸齒波/三角波：0.1 Hz 至 10 kHz | |
| 邏輯分析儀 (MSO) 功能 | ||
| 數字輸入通道 | 8 | |
| MSO 存儲深度 | 每通道的存儲深度為 1 Msample | |
| MSO 帶寬 | 300 MHz（測量值） | |
| MSO 采樣率 | 1 Gsample/s | |
| MSO 輸入阻抗 | 100 kΩ ± 2% || ~4 pF（測量值），探頭尖端 | |
| 并行總線 | 最多 2 臺 | |
| 通用數據 | ||
| 尺寸 | 寬 x 高 x 深 | 285 mm × 175 mm × 140 mm (11.22 in × 6.89 in × 5.51 in) |
| 重量 | 1.7 kg (3.75 lb) | |
| 顯示屏 | 6.5" VGA 彩色顯示屏（640 像素 × 480 像素） | |
| 接口 | 1 x USB 主端口、USB 設備端口、LAN | |
| 操作系統 | 嵌入式 | |
