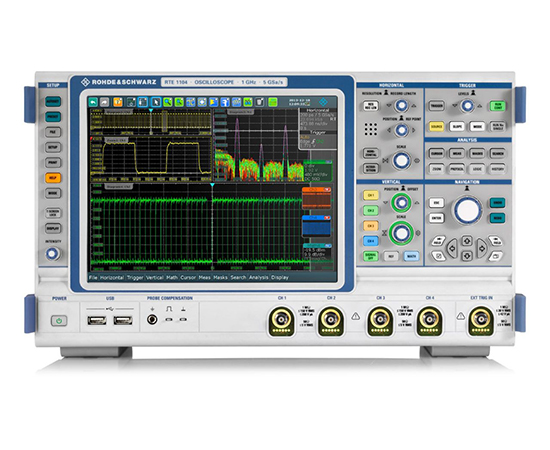

R&S?RTE1000 示波器
帶寬：200 MHz 至 2 GHz
采樣率：5 Gsample/s
最大存儲深度：200 Msample
垂直分辨率：最高 16 位
MSO：16 個可選數字通道，可升級更新
0.00
0.00
商品描述
帶寬：200 MHz 至 2 GHz
采樣率：5 Gsample/s
最大存儲深度：200 Msample
垂直分辨率：最高 16 位
MSO：16 個可選數字通道，可升級更新
| 垂直系統 | ||
| 模擬通道 | R&S?RTE1022/R&S?RTE1032/R&S?RTE1052/R&S?RTE1102/R&S?RTE1152/R&S?RTE1202 | 2 |
| 模擬通道 | R&S?RTE1024/R&S?RTE1034/R&S?RTE1054/R&S?RTE1104/R&S?RTE1154/R&S?RTE1204 | 4 |
| 數字通道（可選） | 16 | |
| 帶寬 (-3 dB) | R&S?RTE1022/R&S?RTE1024 R&S?RTE1032/R&S?RTE1034 R&S?RTE1052/R&S?RTE1054 R&S?RTE1102/R&S?RTE1104 R&S?RTE1152/R&S?RTE1154 R&S?RTE1202/R&S?RTE1204 | ≥ 200 MHz ≥ 350 MHz ≥ 500 MHz ≥ 1 GHz ≥ 1.5 GHz ≥ 2 GHz |
| 上升時間 | R&S?RTE1022/R&S?RTE1024 R&S?RTE1032/R&S?RTE1034 R&S?RTE1052/R&S?RTE1054 R&S?RTE1102/R&S?RTE1104 R&S?RTE1152/R&S?RTE1154 R&S?RTE1202/R&S?RTE1204 | < 1.75 ns < 1 ns < 700 ps < 350 ps < 233 ps < 175 ps |
| 輸入阻抗 | 50 Ω ± 1.5%，1 MΩ ± 1% || 16 pF ± 1 pF（測量值） | |
| 輸入靈敏度 | 所有范圍內均支持最大帶寬 | 50 Ω：500 μV/div 至 1 V/div 1 MΩ：500 μV/div 至 10 V/div |
| ADC 分辨率 | 8 位 | |
| 系統 ENOB | 7 位 | |
| 采集系統 | ||
| 實時采樣率 | 每通道最大 5 Gsample/s | |
| 采集存儲 | 標配， 每通道/單通道激活 | R&S?RTE1000 雙通道型號：10/20 Msample R&S?RTE1000 四通道型號：10/40 Msample |
| 最大升級（R&S?RTE-B102 選件）， 每通道/單通道激活 | R&S?RTE1000 雙通道型號：50/100 Msample R&S?RTE1000 四通道型號：50/200 Msample | |
| 最大波形捕獲率 | > 1 000 000 波形/秒 | |
| 抽取模式 | 抽取模式和波形算法的任意組合 | 采樣，峰值檢測，高分辨率， 均方根 |
| 波形算法 | 關閉，包絡，平均 | |
| 水平系統 | ||
| 時基范圍 | 50 ps/div 至 5000 s/div | |
| 準確度（交付/校準后） | ±2 ppm | |
| 通道去偏移 | ±100 ns | |
| 觸發系統 | ||
| 標配觸發類型 | 邊沿，毛刺，寬度，欠幅，窗口，超時，間隔，斜率，data2clock，碼型，狀態，串行碼型，TV/視頻 | |
| 可選觸發類型 | 串行總線觸發 | |
| 觸發靈敏度 | 觸發遲滯定義 | 可自動或手動設置（0 div 至 5 div） |
| 分析和測量功能 | ||
| 自動測量 | 77 項測量功能 | |
| 光標測量 | 2 個光標組，分別包含兩個水平和兩個垂直光標 | |
| 波形數學運算 | 4 種數學運算波形； 數學運算，邏輯操作，比較，FIR 濾波器，FFT | |
| 模板測試 | ||
| 模板生成 | 高級（用戶可配置，基于硬件） | |
| 邏輯分析儀 (MSO) 功能 | ||
| 數字輸入通道 | 16 | |
| MSO 存儲深度 | 每通道的存儲深度為 100 Mpts | |
| MSO 帶寬 | 400 MHz | |
| MSO 采樣率 | 每通道的采樣率為 5 Gsample/s | |
| MSO 輸入阻抗 | 100 k || 4 pF | |
| 并行總線 | 最多 4 個 | |
| 通用數據 | ||
| 尺寸 | 寬 x 高 x 深 | 427 mm × 249 mm × 204 mm (16.81 in × 9.8 in × 8.03 in) |
| 重量 | 無選件，標稱值 | 8.6 kg (18.96 lb) |
| 顯示屏 | 10.4" LC TFT 彩色觸摸屏， 1024 像素 × 728 像素 (XGA) | |
| 接口 | 1 Gbit/s LAN、4 × USB 2.0、GPIB（選件）、DVI（用于外部監視器）、外部觸發、觸發輸出 | |
| 操作系統 | Windows | |
