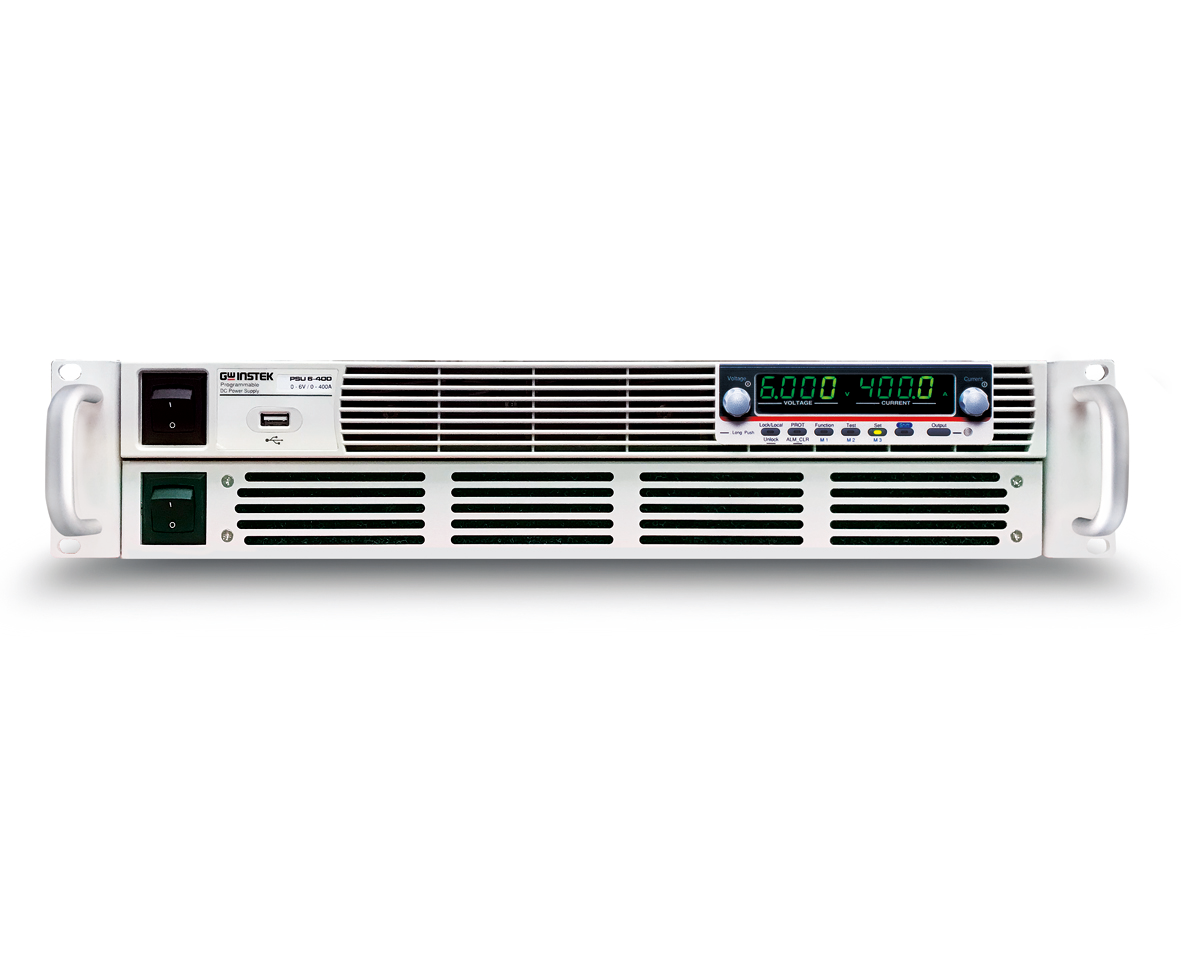

PSU系列（開關式）電源
額定電壓輸出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V
額定功率輸出：1200W ~ 1560W
C.V/ C.C 優先模式
可調式電壓/電流上升下降斜率
串二并四
0.00
0.00
商品描述
額定電壓輸出 : 6V / 12.5V / 20V / 40V / 60V/ 100V/ 150V/ 300V/ 400V/ 600V
額定功率輸出：1200W ~ 1560W
C.V/ C.C 優先模式
可調式電壓/電流上升下降斜率
串二并四
快速選型
| 型號 | 電流 | 電壓 | 功率 | 功能 | 標配接口 |
| PSU 6-200 | 200A | 6V | 1200W | 開關 | USB/RS232/LAN |
| PSU 12.5-120 | 120A | 12.5V | 1500W | 開關 | USB/RS232/LAN |
| PSU 20-76 | 76A | 20V | 1520W | 開關 | USB/RS232/LAN |
| PSU 40-38 | 38A | 40V | 1520W | 開關 | USB/RS232/LAN |
| PSU 60-25 | 25A | 60V | 1500W | 開關 | USB/RS232/LAN |
| PSU 100-15 | 15A | 100V | 1500W | 開關 | USB/RS232/LAN |
| PSU 150-10 | 10A | 150V | 1500W | 開關 | USB/RS232/LAN |
| PSU 300-5 | 5A | 300V | 1500W | 開關 | USB/RS232/LAN |
| PSU 400-3.8 | 3.8A | 400V | 1520W | 開關 | USB/RS232/LAN |
| PSU 600-2.6 | 2.6A | 600V | 1560W | 開關 | USB/RS232/LAN |
| 詳細規格 | |||||||||||
| PSU-LV | PSU-HV | ||||||||||
| 型號 | PSU | 6-200 | 12.5-120 | 20-76 | 40-38 | 60-25 | 100-15 | 150-10 | 300-5 | 400-3.8 | 600-2.6 |
| 額定輸出電壓 | V | 6 | 12.5 | 20 | 40 | 60 | 100 | 150 | 300 | 400 | 600 |
| 額定輸出電流 | A | 200 | 120 | 76 | 38 | 25 | 15 | 10 | 5 | 3.8 | 2.6 |
| 額定輸出功率 | W | 1200 | 1500 | 1520 | 1520 | 1500 | 1500 | 1500 | 1500 | 1520 | 1560 |
| 定電壓模式 | |||||||||||
| 電源調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 負載調節率 | mV | 2.6 | 3.25 | 4 | 6 | 8 | 12 | 17 | 32 | 42 | 62 |
| 輸出漣波及雜訊p-p | mV | 60 | 60 | 60 | 60 | 60 | 80 | 100 | 150 | 200 | 300 |
| 輸出漣波及雜訊r.m.s. | mV | 8 | 8 | 8 | 8 | 8 | 8 | 10 | 25 | 40 | 60 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | ||||||||||
| 偵測補償電壓 (single wire) | V | 1 | 1 | 1 | 2 | 3 | 5 | 5 | 5 | 5 | 5 |
| 上升時間 Rated load | ms | 80 | 80 | 80 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 上升時間 No load | ms | 80 | 80 | 80 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 下降時間Rated load | ms | 10 | 50 | 50 | 80 | 80 | 150 | 150 | 150 | 200 | 250 |
| 下降時間No load | ms | 500 | 700 | 800 | 1000 | 1100 | 1500 | 2000 | 2500 | 3000 | 4000 |
| 負載變動回復時間 | ms | 1.5 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| 定電流模式 | |||||||||||
| 電源調節率 | mA | 22 | 14 | 9.6 | 5.8 | 4.5 | 3.5 | 3 | 2.5 | 2.38 | 2.26 |
| 負載調節率 | mA | 45 | 29 | 20.2 | 12.6 | 10 | 8 | 7 | 6 | 5.76 | 5.52 |
| 輸出漣波及雜訊r.m.s. | mA | 400 | 240 | 152 | 95 | 75 | 45 | 35 | 25 | 17 | 12 |
| 溫度系數 | 100ppm/℃ 額定輸出電壓，為經過30分鐘的預熱 | ||||||||||
| 保護功能 | |||||||||||
| 過電壓保護 (OVP)設定范圍 | V | 0.6-6.6 | 1.25-13.75 | 2-22 | 4-44 | 5-66 | 5 - 110 | 5 - 165 | 5 - 330 | 5 - 440 | 5 - 660 |
| 過電壓保護 (OVP)設定精度 | mV | 60 | 125 | 200 | 400 | 600 | 1000 | 1500 | 3000 | 4000 | 6000 |
| 過電流保護 (OCP)設定范圍 | A | 5-220 | 5-132 | 5-83.6 | 3.8-41.8 | 2.5-27.5 | 1.5 - 16.5 | 1-11 | 0.5 - 5.5 | 0.38 - 4.18 | 0.26 - 2.86 |
| 過電流保護 (OCP)設定精度 | mA | 4000 | 2400 | 1520 | 760 | 500 | 300 | 200 | 100 | 76 | 52 |
| 界面相容性 | |||||||||||
| USB | 類型A:主機，類型B：裝置，速度：1.1/2.0，USB類別：CDC（通訊設備類） | ||||||||||
| LAN | MAC地址，DNS IP地址，用戶密碼，網關IP地址，儀器IP地址，子網掩碼 | ||||||||||
| RS-232 / RS-485 | 符合EIA232D / EIA485 規格 | ||||||||||
| GPIB (Factory Option) | SCPI - 1993, 符合IEEE 488.2 標準的接口 | ||||||||||
| 一般 | |||||||||||
| 重量 | 主機本體小于 8.7kg | ||||||||||
| 尺寸 | 423mm×43.6mm×447.2mm(WxHxD) | ||||||||||
| 散熱 | 內部風扇強制風冷 | ||||||||||
| 電磁相容性 | 符合歐洲EMC 指令 89/336/EEC，用于A類測試和測量產品 | ||||||||||
| 安全性 | 符合歐洲低壓指令73/23/EEC，并帶有CE標志 | ||||||||||
| 耐壓 |
輸入至接地 : 1500Vac / 1min;輸入至輸出 : 3000Vac / 1min;Vout≦150V;輸出至接地 : 1000Vdc / 1min;150 | ||||||||||
| 絕緣阻抗 | 輸出至接地；輸入至接地 ；輸入至輸出: 100MΩ 或更大 (DC 1000V) | ||||||||||
