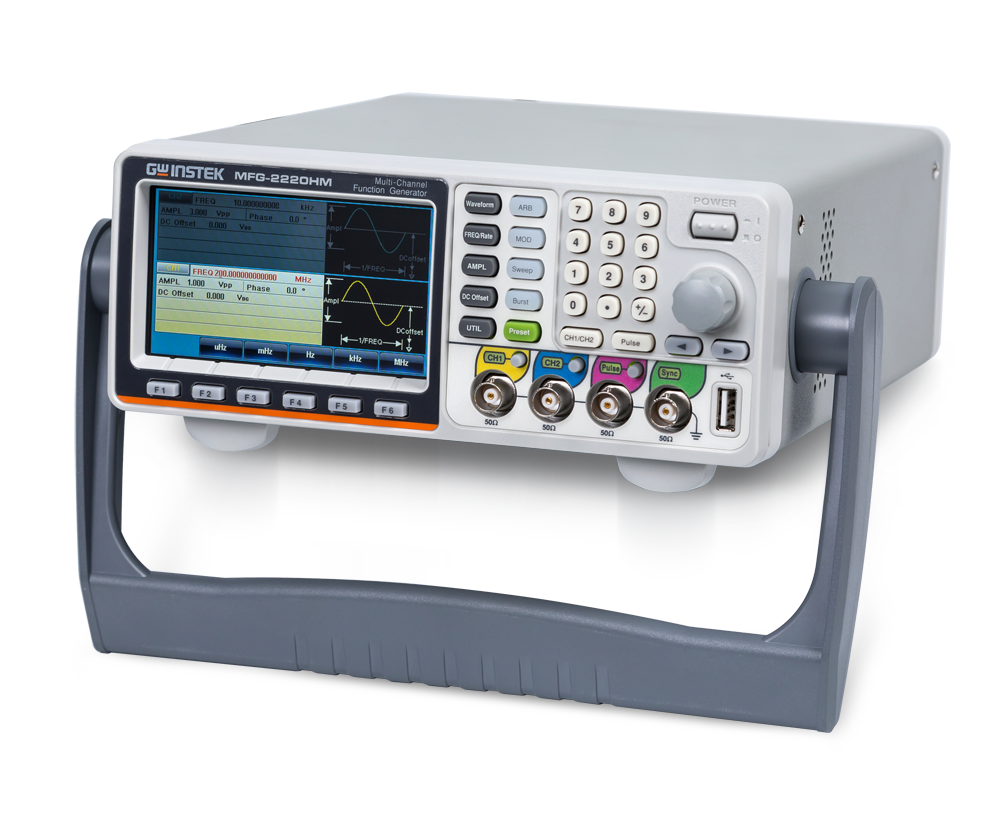

MFG-2220HM信號發生器
兩個等性能同步雙通道可達200MHz
并有多種“通道間相加、耦合、追蹤、相位差…等相關性”功能
脈沖信號發生器可達25MHz
"真實逐點輸出"的任意波功能,取樣率高達250MSa/s
125MHz波形重復率，分辨率14位，內存長度16k點
150MHz帶寬/8位的頻率計數器
0.00
0.00
商品描述
兩個等性能同步雙通道可達200MHz
并有多種“通道間相加、耦合、追蹤、相位差…等相關性”功能
脈沖信號發生器可達25MHz
"真實逐點輸出"的任意波功能,取樣率高達250MSa/s
125MHz波形重復率，分辨率14位，內存長度16k點
150MHz帶寬/8位的頻率計數器
| MFG-2220HM | ||||||
| 通道1 | 通道2 | |||||
| 波形 | 正弦波，方波，三角波，脈沖波，斜波，ARB | |||||
| 任意功能 | ||||||
| 采樣率 | 500MSa/s | |||||
| 重復率 | 125MHz | |||||
| 波形長度 | 16k points | |||||
| 振幅分辨率 | 14 bits | |||||
| 抖動(Period to Period) | 500ps | |||||
| 最小上升/下降時間 | 6ns | |||||
| 非易失性存儲器 | 64 | |||||
| 頻率特性 | ||||||
| Range | ||||||
| 正弦波 | 200MHz | |||||
| 方波 | 60MHz | |||||
| 三角波，斜波 | 5MHz | |||||
| 分辨率 | 1uHz | |||||
| 精度 | ±20 ppm | |||||
| 老化率 | ±3 ppm, 每年 | |||||
| 輸出特性 | ||||||
| 振幅 | ||||||
| 范圍 | 1 mVpp ~ 10 Vpp ≤20MHz 1 mVpp ~ 5 Vpp ≤70MHz 1 mVpp ~ 2Vpp ≤120MHz 1 mVpp ~ 1 Vpp ≤200MHz | |||||
| 精度 | 設定值的± 1% ±1 mVpp (1 kHz正弦波/接 50Ω負載,>10mVpp , DC偏壓設置 0V) | |||||
| 分辨率 | 0.1 mV 或 4 digits | |||||
| 單位 | Vpp、Vrms、dBm | |||||
| 平坦度 | ±0.1 dB ≤10MHz ±0.2 dB ≤60MHz ±1 dB ≤100MHz ±1.5 dB ≤160MHz ±3 dB ≤200MHz (sinewave relative to 1 kHz/接 50Ω負載 ) | |||||
| 偏壓 | ||||||
| 范圍 | ±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路) | |||||
| 精度 | 設定值的1% + 5 mV+ 0.5%振幅 (接50Ω負載 ) | |||||
| 正弦波特性 | ||||||
| 諧波失真 | –60 dBc DC～200KHz, Ampl＞0.1 Vpp –55 dBc 200KHz～1 MHz, Ampl＞0.1 Vpp –45 dBc 1MHz～10 MHz, Ampl＞0.1 Vpp –35 dBc 10MHz～30 MHz, Ampl＞0.1 Vpp –30dBc 30MHz～200 MHz, Ampl＞0.1 Vpp | |||||
| 非諧波雜散 | 典型值 (0dBmt) <10MHz: ≤-65dBc > 10MHz: ≤-65dBc+6dB/octave | |||||
| 相位噪聲 | 典型值 (0dBm,10KHz offset) 10MHz: ≤-115dBc/Hz | |||||
| THD | <0.1%(10Hz - 100KHz), Ampl＞0.1 Vpp | |||||
| 方波特性 | ||||||
| 上升/下降時間 | ≤6ns 最大輸出. (接 50Ω負載) | |||||
| 過激 | < 5% | |||||
| 不對稱 | 1% 周期+5 ns | |||||
| 可調占空比 | ≤50MHz 0.01% ~ 99.99%, (受當前頻率設置的限制) | |||||
| 抖動(rms) | 500pS | |||||
| 脈沖特性 | ||||||
| 上升/下降時間 | ≥6ns | |||||
| 周期 | 25ns to 1000000s | |||||
| 脈沖寬度 | ≥10ns | |||||
| 過激 | <5% | |||||
| 可調占空比 | _ | |||||
| 抖動(rms) | ≤5MHz: 2ppm+500ps >5MHz: 500ps | |||||
| 斜波特性 | ||||||
| 線性度 | ＜ 0.1% 峰值輸出 | |||||
| 對稱性 | 0% ~100%(0.1% 分辨率) | |||||
| AM 調制 | ||||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波，ARB | |||||
| 調制波形 | 正弦波，方波，三角波 ，上/下斜波 | |||||
| 調制頻率 |
2 mHz~50KHz (Int) DC ~ 50KHz (Ext) | |||||
| 深度 | 0% ~ 120.0% | |||||
| 信號來源 | 內部 / 外部 | |||||
| FM 調制 | ||||||
| 載波波形 | 正弦波，方波，三角波，斜波 | |||||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||||
| 調制頻率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||||
| 頻率偏移 | DC~ 0.5*最大頻率 | |||||
| 信號來源 | 內部 /外部 | |||||
| PM 調制 | ||||||
| 載波波形 | 正弦波，方波，三角波，斜波 | |||||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||||
| 調制頻率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||||
| 相位偏移 | 0°~360° | |||||
| 信號來源 | 內部/ 外部 | |||||
| PWM 調制 | ||||||
| 載波波形 | 脈沖波 | |||||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||||
| 調制頻率 | 2 mHz ~50KHz (Int); DC ~ 50KHz (Ext) | |||||
| 寬度深度 | 0%~100.0% | |||||
| 信號來源 | 內部/ 外部 | |||||
| SUM 調制 | ||||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波，噪音 | |||||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||||
| 調制頻率 | 2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext) | |||||
| 寬度深度 | 0%~100.0% | |||||
| 信號來源 | 內部 / 外部 | |||||
| SWEEP | ||||||
| 波形 | 正弦波，方波，三角波，斜波 | |||||
| 類型 | 線性或對數 | |||||
| 起始/終止頻率 | 1uHz ~最大頻率 | |||||
| 掃描時間 | 1 ms ~ 500 s | |||||
| 掃描方向 | 上或下 | |||||
| 信號來源 | 內部 / 外部/手動 | |||||
| BURST | ||||||
| 波形 | 正弦波，方波，三角波，斜波，ARB | |||||
| 頻率 | 1uHz~100MHz | |||||
| 脈沖計數 | 1 ~ 1000000 循環或無限,門控 | |||||
| 起始/終止相位 | 0° ~ +360.0° | |||||
| 內部周期 | 1 ms ~ 500 s | |||||
| 門控來源 | 外部觸發 | |||||
| 觸發來源 | 單詞，外部，內部 | |||||
| 觸發延遲(N-Cycle, Infinite) | 0 ns ~ 100s | |||||
| FSK | ||||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||||
| 調制波形 | 50% 方波占空比 | |||||
| 內部頻率 | 2 mHz ~ 1 MHz | |||||
| 調頻范圍 | 1uHz ~最大頻率 | |||||
| 信號來源 | 內部 / 外部 | |||||
| ASK | ||||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||||
| 調制波形 | 50% 方波占空比 | |||||
| 內部頻率 | 2 mHz~1 MHz | |||||
| 振幅范圍 | 1mVpp~ 10Vpp | |||||
| 信號來源 | 內部/ 外部 | |||||
| PSK | ||||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||||
| 調制波形 | 50% 方波占空比 | |||||
| 內部頻率 | 2 mHz ~ 1 MHz | |||||
| 相位范圍 | 0°~360° | |||||
| 信號來源 | 內部/外部 | |||||
| 其他調制 | _ | |||||
| 頻率計數器 | ||||||
| 范圍 | 5Hz~ 150MHz | |||||
| 分辨率 | 8 位/s | |||||
| 靈敏度 | 35mVrms-30Vrms(5Hz ~ 150MHz) | |||||
| 參考輸出 | ||||||
| 輸出電壓 | 3.3 Vp-p 方波 | |||||
| 輸出阻抗 | 50?, AC 耦合 | |||||
| 輸出頻率 | 26.8436MHz | |||||
| 參考輸入 | ||||||
| 輸入電壓 | 0.5Vp-p ~ 5Vp-p | |||||
| 輸入阻抗 | 1k?, 不平衡, AC 耦合 | |||||
| 輸入頻率 | 26.8436MHz ± 10Hz | |||||
| 波形 | 正弦波或方波 (50±5% duty) | |||||
| 外部調制輸入 | ||||||
| 類型 | AM, FM, PM,PWM, SUM | |||||
| 電壓范圍 | ± 5V滿量程 | |||||
| 輸入阻抗 | 10k? | |||||
| 頻率 | DC - 50kHz | |||||
| 外部觸發輸入 | ||||||
| 類型 | FSK, 叢發, 掃描 | |||||
| 輸入電平 | TTL兼容 | |||||
| 斜度 | 上升或下降 (可選) | |||||
| 脈沖寬度 | >100ns | |||||
| 輸入頻率 | DC - 1MHz | |||||
| 觸發輸出 | ||||||
| 類型 | 叢發,掃描 | |||||
| 輸入電平 | TTL 兼容 | |||||
| 坡度 | 上升或下降 (可選) | |||||
| 脈沖寬度 | >100ns | |||||
| 脈沖發生器 | Y | |||||
| 保存/調取 | 10組設定存儲 | |||||
| 接口 | USB Devies,LAN,USB HOST | |||||
| 顯示 | 4.3 TFT | |||||
| 一般規格 | ||||||
| 電源 | AC100～240V , 50～60Hz | |||||
| 消耗功率 | 35W | |||||
| 操作環境 | 符合規格的溫度 : 18 ~ 28°C 操作溫度 : 0 ~ 40°C 相對濕度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C 安裝類別： CAT Ⅱ | |||||
| 工作高度 | 2000 米 | |||||
| 存儲溫度 | -10 ~ 70°C,濕度: ≤70% | |||||
| 尺寸 (WxHxD) | 266(W)×107(H)×293(D) mm | |||||
| 重量 | 約2.5 kg | |||||
| 配件 | GTL-110× 2, 使用說明書×1, 電源線×1 | |||||
| 通道1 | 通道2 | |||
| 波形 | 正弦波，方波，三角波，脈沖波，斜波，ARB | |||
| 任意波功能 | ||||
| 采樣率 | 250MSa/s | |||
| 重復率 | 125MHz | |||
| 波形長度 | 16k points | |||
| 振幅分辨率 | 14 bits | |||
| 抖動(Period to Period) | 500ps | |||
| 最小上升/下降時間 | 6ns | |||
| 非易失性存儲器 | 64 | |||
| 頻率特性 | ||||
| 正弦波 | 200MHz | |||
| 方波 | 60MHz | |||
| 三角波，斜波 | 5MHz | |||
| 分辨率 | 1uHz | |||
| 精度 | ±20 ppm | |||
| 老化率 | ±3 ppm, 每年 | |||
| 輸出特性 | ||||
| 振幅 | ||||
| 范圍 | 1 mVpp ~ 10 Vpp ≤20MHz 1 mVpp ~ 5 Vpp ≤70MHz 1 mVpp ~ 2Vpp ≤120MHz 1 mVpp ~ 1 Vpp ≤200MHz | |||
| 精度 | 設定值的± 1% ±1 mVpp (1 kHz正弦波/接 50Ω負載,>10mVpp , DC偏壓設置 0V) | |||
| 分辨率 | 0.1 mV 或 4 digits | |||
| 單位 | Vpp、Vrms、dBm | |||
| 平坦度 | ±0.1 dB ≤10MHz ±0.2 dB ≤60MHz ±1 dB ≤100MHz ±1.5 dB ≤160MHz ±3 dB ≤200MHz (sinewave relative to 1 kHz/接 50Ω負載 ) | |||
| 偏壓 | ||||
| 范圍 | ±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路) | |||
| 精度 | 設定值的1% + 5 mV+ 0.5%振幅(接50Ω負載 ) | |||
| 正弦波特性 | ||||
| 諧波失真 | –60 dBc DC～200KHz, Ampl＞0.1 Vpp –55 dBc 200KHz～1 MHz, Ampl＞0.1 Vpp –45 dBc 1MHz～10 MHz, Ampl＞0.1 Vpp –35 dBc 10MHz～30 MHz, Ampl＞0.1 Vpp –30dBc 30MHz～200 MHz, Ampl＞0.1 Vpp | |||
| 非諧波雜散 | 典型值 (0dBmt) <10MHz: ≤-65dBc > 10MHz: ≤-65dBc+6dB/octave | |||
| 相位噪聲 | 典型值 (0dBm,10KHz offset) 10MHz: ≤-115dBc/Hz | |||
| THD | <0.1%(10Hz - 100KHz), Ampl＞0.1 Vpp | |||
| 方波特性 | ||||
| 上升/下降時間 | ≤6ns 最大輸出. (接 50Ω負載) | |||
| 過激 | < 5% | |||
| 不對稱 | 1% 周期+5 ns | |||
| 可調占空比 | ≤50MHz 0.01% ~ 99.99%, (受當前頻率設置的限制) | |||
| 抖動(rms) | 500pS | |||
| 脈沖特性 | ||||
| 上升/下降時間 | ≥6ns | |||
| 周期 | 25ns to 1000000s | |||
| 脈沖寬度 | ≥10ns | |||
| 過激 | <5% | |||
| 可調占空比 | _ | |||
| 抖動(rms) | ≤5MHz: 2ppm+500ps >5MHz: 500ps | |||
| 斜波特性 | ||||
| 線性度 | ＜ 0.1% 峰值輸出 | |||
| 對稱性 | 0% ~100%(0.1% 分辨率) | |||
| AM 調制 | ||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波，ARB | |||
| 調制波形 | 正弦波，方波，三角波 ，上/下斜波 | |||
| 調制頻率 | 2 mHz~50KHz (Int) DC ~ 50KHz (Ext) | |||
| 深度 | 0% ~ 120.0% | |||
| 信號來源 | 內部 / 外部 | |||
| FM 調制 | ||||
| 載波波形 | 正弦波，方波，三角波，斜波 | |||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 調制頻率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||
| 頻率偏移 | DC~ 0.5*最大頻率 | |||
| 信號來源 | 內部 /外部 | |||
| PM 調制 | ||||
| 載波波形 | 正弦波，方波，三角波，斜波 | |||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 調制頻率 | 2 mHz ~ 50KHz (Int)；DC ~ 50KHz (Ext) | |||
| 相位偏移 | 0°~360° | |||
| 信號來源 | 內部/ 外部 | |||
| PWM 調制 | ||||
| 載波波形 | 脈沖波 | |||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 調制頻率 | 2 mHz ~50KHz (Int); DC ~ 50KHz (Ext) | |||
| 寬度深度 | 0%~100.0% | |||
| 信號來源 | 內部/ 外部 | |||
| SUM 調制 | ||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波，噪音 | |||
| 調制波形 | 正弦波，方波，三角波，上/下斜波 | |||
| 調制頻率 | 2 mHz ~ 50KHz (Int); DC~ 50KHz (Ext) | |||
| 寬度深度 | 0%~100.0% | |||
| 信號來源 | 內部 / 外部 | |||
| SWEEP | ||||
| 波形 | 正弦波，方波，三角波，斜波 | |||
| 類型 | 線性或對數 | |||
| 起始/終止頻率 | 1uHz ~最大頻率 | |||
| 掃描時間 | 1 ms ~ 500 s | |||
| 掃描方向 | 上或下 | |||
| 信號來源 | 內部 / 外部/手動 | |||
| BURST | ||||
| 波形 | 正弦波，方波，三角波，斜波，ARB | |||
| 頻率 | 1uHz~100MHz | |||
| 脈沖計數 | 1 ~ 1000000 循環或無限,門控 | |||
| 起始/終止相位 | 0° ~ +360.0° | |||
| 內部周期 | 1 ms ~ 500 s | |||
| 門控來源 | 外部觸發 | |||
| 觸發來源 | 單詞，外部，內部 | |||
| 觸發延遲(N-Cycle, Infinite) | 0 ns ~ 100s | |||
| FSK | ||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||
| 調制波形 | 50% 方波占空比 | |||
| 內部頻率 | 2 mHz ~ 1 MHz | |||
| 調頻范圍 | 1uHz ~最大頻率 | |||
| 信號來源 | 內部 / 外部 | |||
| ASK | ||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||
| 調制波形 | 50% 方波占空比 | |||
| 內部頻率 | 2 mHz~1 MHz | |||
| 振幅范圍 | 1mVpp~ 10Vpp | |||
| 信號來源 | 內部/ 外部 | |||
| PSK | ||||
| 載波波形 | 正弦波，方波，三角波，脈沖波，斜波 | |||
| 調制波形 | 50% 方波占空比 | |||
| 內部頻率 | 2 mHz ~ 1 MHz | |||
| 相位范圍 | 0°~360° | |||
| 信號來源 | 內部/外部 | |||
| 其他調制 | _ | |||
| 頻率計數器 | ||||
| 范圍 | 5Hz~ 150MHz | |||
| 分辨率 | 8 位/s | |||
| 靈敏度 | 35mVrms-30Vrms(5Hz ~ 150MHz) | |||
| 參考輸出 | ||||
| 輸出電壓 | 3.3 Vp-p 方波 | |||
| 輸出阻抗 | 50?, AC 耦合 | |||
| 輸出頻率 | 26.8436MHz | |||
| 參考輸入 | ||||
| 輸入電壓 | 0.5Vp-p ~ 5Vp-p | |||
| 輸入阻抗 | 1k?, 不平衡, AC 耦合 | |||
| 輸入頻率 | 26.8436MHz ± 10Hz | |||
| 波形 | 正弦波或方波 (50±5% duty) | |||
| 外部調制輸入 | ||||
| 類型 | AM, FM, PM,PWM, SUM | |||
| 電壓范圍 | ± 5V滿量程 | |||
| 輸入阻抗 | 10k? | |||
| 頻率 | DC - 50kHz | |||
| 外部觸發輸入 | ||||
| 類型 | FSK, 叢發, 掃描 | |||
| 輸入電平 | TTL兼容 | |||
| 斜度 | 上升或下降 (可選) | |||
| 脈沖寬度 | >100ns | |||
| 輸入頻率 | DC - 1MHz | |||
| 觸發輸出 | ||||
| 類型 | 叢發,掃描 | |||
| 輸入電平 | TTL 兼容 | |||
| 坡度 | 上升或下降 (可選) | |||
| 脈沖寬度 | >100ns | |||
| 脈沖發生器 | Y | |||
| 保存/調取 | 10組設定存儲 | |||
| 接口 | USB Devies,LAN,USB HOST | |||
| 顯示 | 4.3 TFT | |||
| 一般規格 | ||||
| 電源 | AC100～240V , 50～60Hz | |||
| 消耗功率 | 35W | |||
| 操作環境 | 符合規格的溫度 : 18 ~ 28°C 操作溫度 : 0 ~ 40°C 相對濕度: ≤ 80%, 0 ~ 40°C; ≤ 70%, 35 ~ 40°C 安裝類別： CAT Ⅱ | |||
| 工作高度 | 2000 米 | |||
| 存儲溫度 | -10 ~ 70°C,濕度: ≤70% | |||
| 尺寸 (WxHxD) | 266(W)×107(H)×293(D) mm | |||
| 重量 | 約2.5 kg | |||
