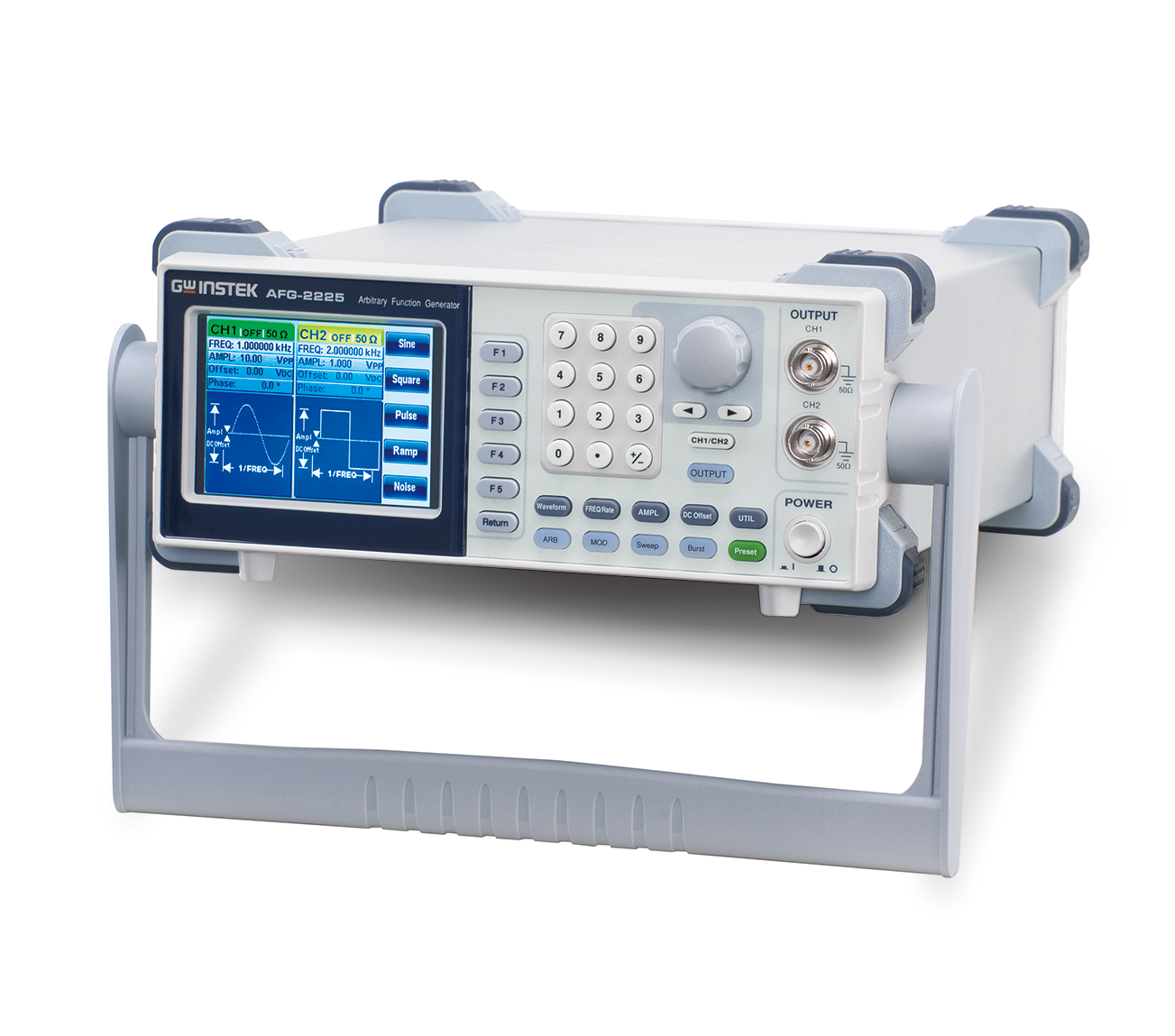

AFG-2225信號發生器
寬頻率范圍 1μHz - 25MHz (正弦波)
全頻段1 μHz 分辨率
內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波
真正雙通道輸出, CH2提供與通道一同規格的信號輸出
雙通道功能支持耦合，跟蹤，相位操作
0.00
0.00
商品描述
寬頻率范圍 1μHz - 25MHz (正弦波)
全頻段1 μHz 分辨率
內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波
真正雙通道輸出, CH2提供與通道一同規格的信號輸出
雙通道功能支持耦合，跟蹤，相位操作
| 規格 | |||
| CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 | ||
| 任意波功能 | |||
| 采樣率 | 120 MSa/s | ||
| 重建率 | 60 MHz | ||
| 波形長度 | 4k 點 | ||
| 垂直分辨率 | 10 位 | ||
| 記錄長度 | 4k 點 | ||
| 頻率特性 | |||
| 范圍 | 正弦波，方波 | 1uHz~25MHz | |
| 斜波 | 1uHz~1MHz | ||
| 分辨率 | 1uHz | ||
| 精確度 | 穩定度 | ±20 ppm | |
| 老化率 | ±1 ppm/年 | ||
| 誤差容忍 | ≤1 mHz | ||
| 輸出特性 | |||
| 幅值 | 范圍 | 1mVpp ~ 10 Vpp (接50Ω負載)；2mVpp ~ 20 Vpp (開路) ；1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz；2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz | |
| 精確度 | 設定值的±2% ±1 mVpp ( 1 kHz) | ||
| 分辨率 | 1mV 或 3 位 | ||
| 平坦度 | ±1% (0.1dB) ≤100kHz；±3% (0.3 dB) ≤5MHz；±5% (0.4 dB) ≤12MHz；±10%(0.9dB) ≤25MHz(1kHz正弦波) | ||
| 單位 | Vpp, Vrms, dBm | ||
| 直流偏移 | 范圍 | ±5 Vpk ac +dc (接50Ω負載)；±10Vpk ac +dc (開路) ；±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz；±5Vpk ac +dc (開路) 20MHz ~ 25MHz | |
| 精確度 | 設定值的2% + 10mV+ 幅值的0.5% | ||
| 波形輸出 | 阻抗 | 50Ω 典型值 (固定)；> 10MΩ (輸出關閉) | |
| 保護 | 短路保護，過載繼電器自動禁止輸出 | ||
| 正弦波特性 | |||
| 諧波失真 | ≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp；≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp；≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp；≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp | ||
| 方波特性 | |||
| 上升/下降時間 | 最大輸出時，≤25ns at (接 50 Ω 負載) | ||
| 過激信號 | 5% | ||
| 不對稱性 | 周期的1% +5 ns | ||
| 可調占空比 | 1.0% ~ 99.0% ≤100kHz；10% ~ 90% ≤ 1MHz；50% ≤ 25MHz | ||
| 斜波特性 | |||
| 線性度 | < 峰值輸出的0.1% | ||
| 可調對稱性 | 0% ~ 100% (0.1% 的分辨率) | ||
| 脈沖波特性 | |||
| 周期 | 40ns~2000s | ||
| 脈寬 | 20ns~1999.9s | ||
| 過激信號 | <5% | ||
| 抖動率 | 20ppm +10ns | ||
| AM 調制 | |||
| 載波 | 正弦波，方波，斜波，脈沖波，任意波 | 正弦波，方波，斜波，脈沖波，任意波 | |
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 調制頻率 | 2mHz ~ to 20kHz (內部)；DC ~ 20kHz (外部) | 2mHz ~ to 20kHz (內部)DC ~ to 20kHz (外部) | |
| 調制深度 | 0% ~ to 120.0% | 0% ~ to 120.0% | |
| 調制源 | 內部 / 外部 | 內部 / 外部 | |
| FM 調制 | |||
| 載波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 調制頻率 | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | |
| 峰值頻偏 | DC ~ 最大頻率 | DC ~ 最大頻率 | |
| 調制源 | 內部/ 外部 | 內部/ 外部 | |
| 掃頻 | |||
| 波形 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 類型 | 線性或對數 | 線性或對數 | |
| 起始/停止 頻率 | 1uHz ~ 最大頻率 | 1uHz ~ 最大頻率 | |
| 掃頻時間 | 1ms ~ 500s | 1ms ~ 500s | |
| 掃頻源 | 內部/ 外部/手動 | 內部 / 外部/手動 | |
| FSK | |||
| 載波 | 正弦波，方波，斜波，脈沖波 | 正弦波，方波，斜波，脈沖波 | |
| 調制波 | 50% 方波占空比 | 50% 方波占空比 | |
| 調制速率 | 2mHz ~ 100 kHz (內部) ；DC ~ 100 kHz(外部) | 2mHz ~ 100 kHz (內部) DC ~ 100 kHz(外部) | |
| 頻率范圍 | 1uHz ~ 最大頻率 | 1uHz ~ 最大頻率 | |
| 調制源 | 內部 / 外部 | 內部 / 外部 | |
| PM | |||
| 載波 | 正弦波，方波，斜波 | 正弦波，方波，斜波 | |
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 調制頻率 | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | |
| 相位偏移 | 0? ~ 360? | 0? ~ 360? | |
| 調制源 | 內部/ 外部 | 內部 / 外部 | |
| SUM | |||
| 載波 | 正弦波，方波，斜波，脈沖波，噪聲波 | 正弦波，方波，斜波，脈沖波，噪聲波 | |
| 調制波 | 正弦波，方波，三角波，上斜波，下斜波 | 正弦波，方波，三角波，上斜波，下斜波 | |
| 調制頻率 | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | 2mHz ~ 20kHz (內部)；DC ~ 20kHz (外部) | |
| SUM 深度 | 0% ~ 100.0% | 0% ~ 100.0% | |
| 調制源 | 內部/ 外部 | 內部 / 外部 | |
| 外部觸發輸入 | |||
| 類型 | 用于 FSK, Burst, Sweep | ||
| 輸入電平 | TTL 兼容 | ||
| 邊沿 | 上升或下降（可選） | ||
| 脈沖寬度 | >100ns | ||
| 輸入阻抗 | 10kΩ，直流耦合 | ||
| 外部調制輸入 | |||
| 類型 | 用于 AM, FM, PM, SUM | ||
| 電壓范圍 | ±5V 滿刻度 | ||
| 輸入阻抗 | 10kΩ | ||
| 頻率 | DC ~ 20kHz | ||
| 觸發輸出 | |||
| 類型 | 用于 Burst, 掃頻, Arb | ||
| 電平 | TTL 兼容 50Ω | ||
| 脈寬 | >450ns | ||
| 最大速率 | 1MHz | ||
| 扇出數 | ≥4 TTL 負載 | ||
| I阻抗 | 50Ω 典型 | ||
| 雙通道功能 | |||
| 相位 | ‘-180? ~180?同步相位 | -180? ~ 180? | |
| 跟蹤 | CH2=CH1 | CH1=CH2 | |
| 耦合 | 頻率（比或差）幅值&直流偏移 | 頻率（比或差） | |
| DSO連接 | √ | √ | |
| Burst | |||
| 波形 | 正弦波, 方波, 斜波 | 正弦波, 方波, 斜波 | |
| 頻率 | 1uHz~25MHz | 1uHz~25MHz | |
| Burst 計數 | 1 ~ 65535 周期或無限 | 1 ~ 65535 周期或無限 | |
| 開始/停止相位 | -360 ~ +360 | -360 ~ +360 | |
| 內部周期 | 1ms ~ 500s | 1ms ~ 500s | |
| 門控源 | 外部觸發 | 外部觸發 | |
| 觸發源 | 單, 外部或內部速率 | 單, 外部或內部速率 | |
| N-Cycle, 無限 | 0s ~ 655350ns | 0s ~ 655350ns | |
| 計頻器 | |||
| 范圍 | 5Hz ~ 150MHz | ||
| 精確度 | 時基精確度±1count | ||
| 時基 | ±20ppm (23?C ±5?C) 熱機30分鐘后 | ||
| 分辨率 | 最大分辨率為:100nHz 對于 1Hz, 0.1Hz 對于 100MHz. | ||
| 輸入阻抗 | 1kΩ/1pf | ||
| 靈敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | ||
| 保存/調取 | |||
| 10組設置存儲 | |||
| 接口 | |||
| USB (Host & Device) | |||
| 顯示 | |||
| 3.5”TFT LCD | |||
| 一般規格 | |||
| 電源 | AC100~240V, 50~60Hz | ||
| 功耗 | 25 W (最大) | ||
| 操作環境 | 本說明書規格溫度范圍: 18 ~ 28?C工作溫度 :0 ~ 40?C相對濕度:＜ 80%, 0 ~ 40?C安裝類別： CAT II | ||
| 操作海拔 | 2000 米 | ||
| 存儲溫度 | -10~70?C, Humidity: ≤70% | ||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | ||
| 重量 | 約 2.5kg | ||
| 附件 | GTL-101× 2；快速入門指南 ×1；CD (用戶手冊+ 軟件) ×1 ；電源線×1 | ||
