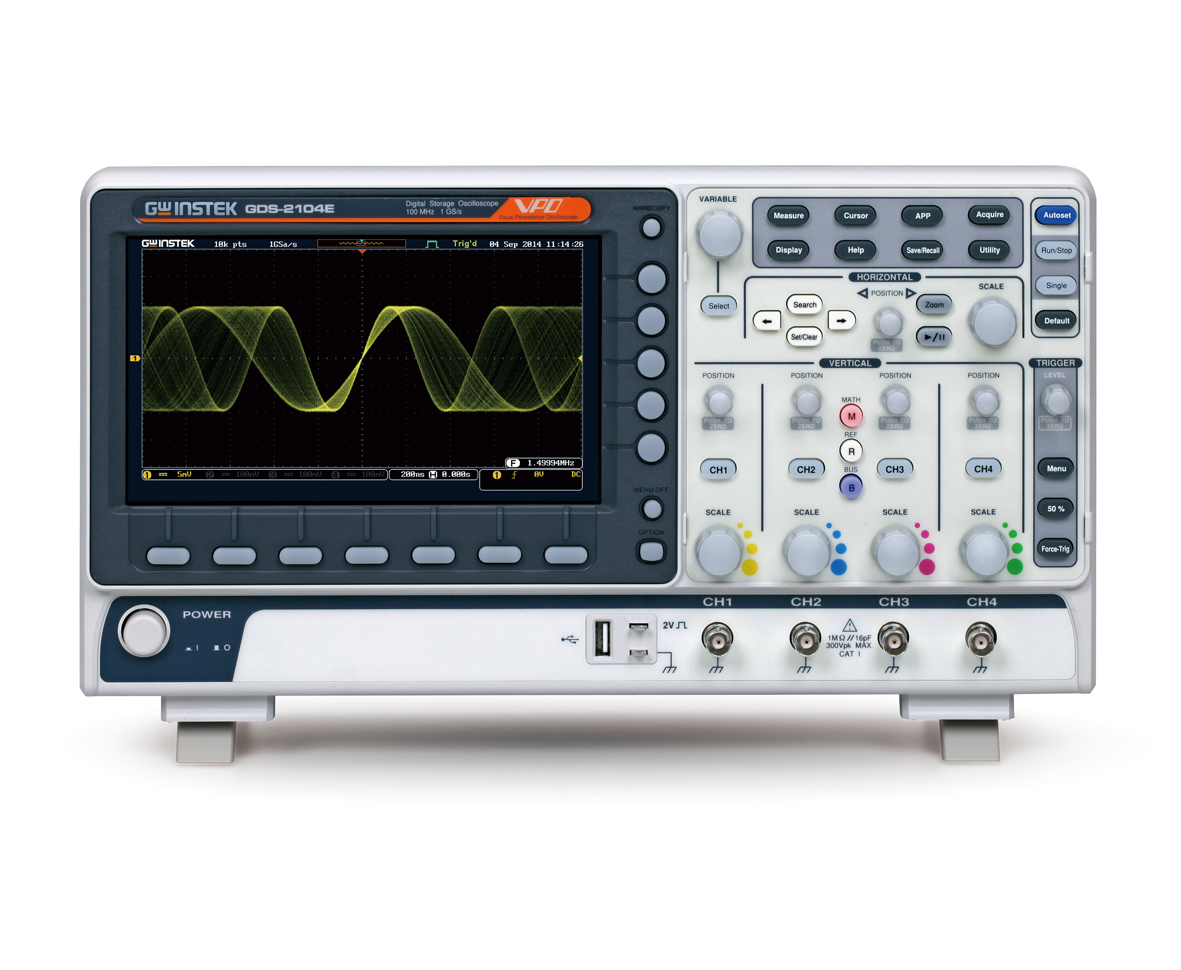

GDS-2000E系列數字示波器
70MHz/ 100MHz 帶寬；2 通道
每通道10M記錄長度及VPO波形顯示技術
波形更新率高達 120,000 wfms/s
8" WVAG TFT LCD 屏幕顯示
1MPTS FFT分辨率, 提供更高的頻域分辨效果
高低通濾波器可選數字濾波器功能
0.00
0.00
商品描述
70MHz/ 100MHz 帶寬；2 通道
每通道10M記錄長度及VPO波形顯示技術
波形更新率高達 120,000 wfms/s
8" WVAG TFT LCD 屏幕顯示
1MPTS FFT分辨率, 提供更高的頻域分辨效果
高低通濾波器可選數字濾波器功能
型號 帶寬 采樣率 存儲深度 通道數 標配接口 GDS-2072E 70MHz 1GSa/s 每通道10M 2 USB/LAN GDS-2102E 100MHz 1GSa/s 每通道10M 2 USB/LAN 詳細規格 GDS-2072E GDS-2102E 垂直系統 通道 2 2 帶寬 DC~70MHz (-3dB) DC~100MHz (-3dB) 上升時間 5ns 3.5ns 帶寬限制 20MHz 垂直分辨率 8 bit@1MΩ: 1mV~10V 輸入耦合 AC, DC, GND 輸入阻抗 1MΩ// 16pF 精確度 當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV)當1mV/div 時 ,精確度為±(5% X |讀值| + 0.1div + 1mV) 極性 正向 &反向 最大輸入電壓 300V (DC+AC Peak), CAT I 偏移范圍 1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V 500mV/div ~ 5V/div : ±25V 10V/div : ±250V 波形信號處理 +, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或 dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. 觸發系統 來源 CH1 ,CH2, Line, EXT 觸發模式 自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿, 交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN, LIN) 觸發延遲時間 10ns ~ 10s 耦合選項 AC,DC,LF rej. ,HF rej. ,Noise rej. 靈敏度 1 div 外部觸發 范圍 ±15V 靈敏度 DC ~ 100MHz 約. 100mV 輸入阻抗 1MΩ±3%// 16pF 水平系統 范圍 1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div 前置觸發 最大10 div 后置觸發 最大2,000,000 div 精確度 在任何 ≥ 1 ms 的間格中為±50 ppm 采樣系統 實時取樣率 每通道最大1GSa/s 記錄長度 每通道最大10Mpts 獲取模式 一般, 平均, 峰值檢測, 單次 峰值偵測 2ns (典型值) 平均模式 可選則2至256次 X-Y 模式 X 軸輸入 通道 1 Y 軸輸入 通道 2 相位移 100kHz 時±3° 光標&
量測系統游標 可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%) 自動量測 36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot, FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase 自動計數 6 位計數器,范圍由2Hz至額定帶寬 控制面板
功能自動設定 單一按鍵自動設定所有信道的垂直、水平及觸發系統 儲存設定 20組 儲存波形 24組 顯示系統 顯示器 8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA) 插補點方式 Sin(x)/x 及等效取樣 波形顯示方式 點, 向量, 可調累積 (16ms~4s), 無限累積 波形更新率 每秒 120,000次波形更新（MAX） 顯示模式 YT ; XY 顯示網格線 8 x 10 格 接口 USB Port USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 以太網絡 RJ-45 接口, 10/100Mbps with HP Auto-MDIX Go-NoGo BNC 最大5V /10mA TTL 開集極輸出 安全鎖孔 機器背面提供標準Kensington安全插槽 電源&其他 線性電壓范圍 交流 100V~240V ,48Hz~63Hz 自動選取 多國語言 提供 聯機幫助 提供 時鐘 提供儲存數據的時間與日期 尺寸及重量 380(W) X 220(H) X145(D) mm, 約2.8kg
