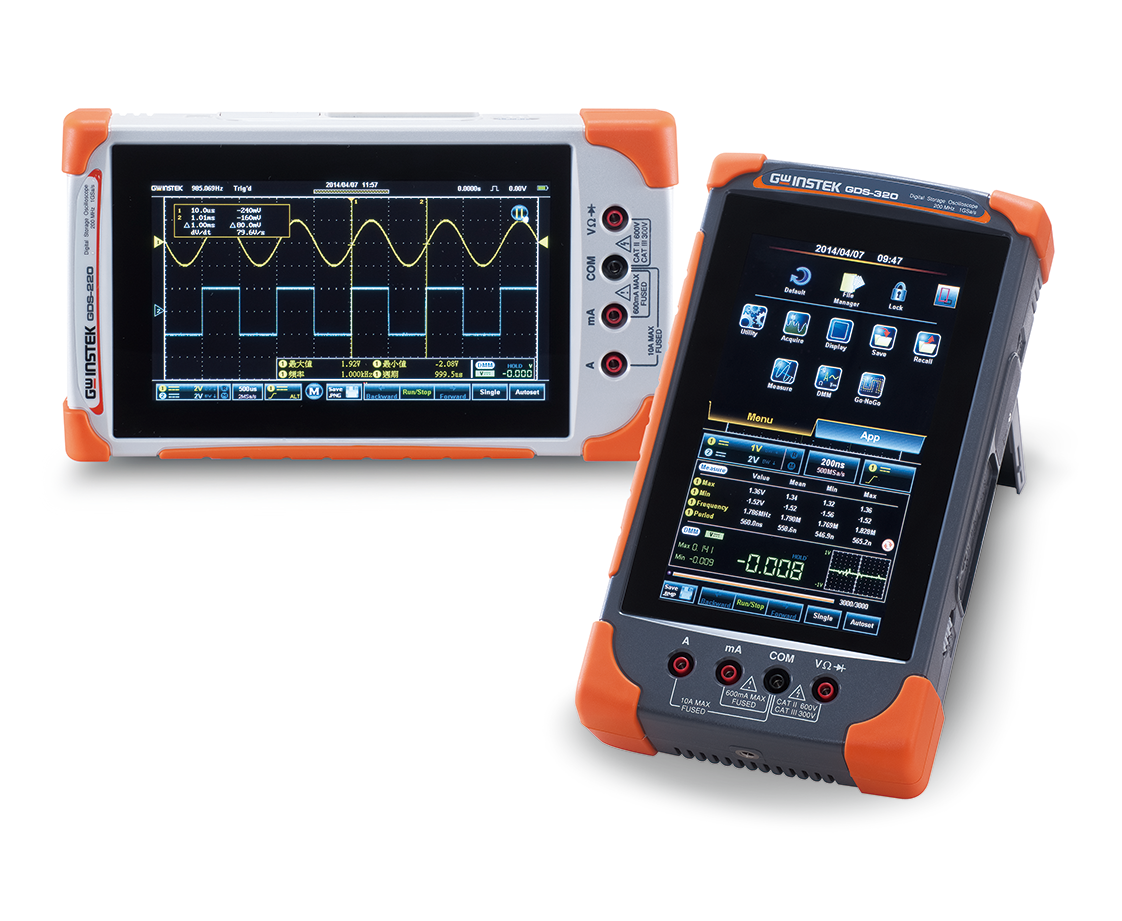

GDS-300 / GDS-200手持數字示波器
200/100/70MHz帶寬，雙輸入通道
1GSa/s最大實時采樣率
每通道最大5M記錄長度（GDS-300 Series),1M記錄長度（GDS-200 Series)
7''(800×480)全觸摸電容性面板，LCD多點觸控，可直立/橫向顯示
0.00
0.00
商品描述
200/100/70MHz帶寬，雙輸入通道
1GSa/s最大實時采樣率
每通道最大5M記錄長度（GDS-300 Series),1M記錄長度（GDS-200 Series)
7''(800×480)全觸摸電容性面板，LCD多點觸控，可直立/橫向顯示
快速選型
型號 帶寬 采樣率 存儲深度 溫度測量 標配接口 GDS-307 70MHz 1GSa/s 每通道5M √ USB GDS-310 100MHz 1GSa/s 每通道5M √ USB GDS-320 200MHz 1GSa/s 每通道5M √ USB GDS-207 70MHz 1GSa/s 每通道1M × USB GDS-210 100MHz 1GSa/s 每通道1M × USB GDS-220 200MHz 1GSa/s 每通道1M × USB 詳細規格 GDS-307 GDS-310 GDS-320 GDS-207 GDS-210 GDS-220 垂直 通道數 2 (BNC-Shield) 輸入阻抗 1MΩ±2%, 約16.5pf 最大輸入 CAT II 300VRMS 輸入耦合 AC, DC, GND 帶寬 DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB) DC~70MHz (-3dB) DC~100MHz (-3dB) DC~200MHz (-3dB) 上升時間 <5ns <3.5ns <1.75ns <5ns <3.5ns <1.75ns 靈敏度 2mV/div~10V/div (1-2-5步進) 精確度 ±(3%讀值 + 0.1 div + 1mV) 帶寬限制 20MHz(-3dB) 極性 正常, 反向 偏移位置范圍 2mV/div~50mV/div : ±0.4V；100mV/div~500mV/div : ±4V；1V/div~5V/div : ±40V；10V/div : ±300V 信號擷取 實時采樣率 1GSa/s 記錄長度 5M點/CH 1M點/CH 擷取模式 平均: 2~256波形；峰值偵測: 10ns；sinc(x)/x或ET 顯示波形 30,000 wfms 觸發 觸發源 Ch1 或 Ch2 觸發模式 Auto, Normal, Single, Force 觸發類型 Edge, Pulse Width, Video, Alternate 觸發釋抑 10ns ~ 10s 耦合 AC, DC, LFR, HFR, NR 靈敏度 DC~25MHz: 約0.5div 或 5mV；25MHz~70/100/200MHz: 約1.5div 或 15mV； 水平 檔位 5ns~100s/Div (1-2-5步進) 滾動 100ms/div ~ 100s/div 前置觸發 10 div max 后置觸發 1,000 div max(與時基有關) 精確度 ±20ppm over any > 1ms時間間隔 XY模式 相位移 ±3° 在100KHz 光標和測量 光標 光標間的電壓差(△V), 光標間的時間差(△T), 頻率測量(1/△T) 自動測量 36組 自動計數 6位. 范圍: 2Hz~額定帶寬 自動設置 有 溫度測量 有 無 其它 多國語言菜單 有 在線幫助 有 時間和時鐘 有 電池 電池 Li-polymer 6100mA/hr, 7.4V (內置) 充電時間 2.0小時(75%) 工作時間 4.1小時, 與工作環境有關 探棒補償 2V, 1KHz, 50%占空比 接口 USB USB Device (Isolation) 內部閃存盤 120MB 64MB 64MB 64MB 64MB 64MB 顯示 類型 7'' 7 inch 7 inch 7 inch 7 inch 7 inch 顯示分辨率 480 x 800像素 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels 480 x 800 pixels 顯示方向 橫屏/豎屏 Landscape & Portrait Landscape & Portrait Landscape & Portrait Landscape & Portrait Landscape & Portrait 背光控制 手動調節, ECO模式 觸摸面板 電容性 DMM 數字位數 50,000位 5000位 CAT II 600VRMS, CAT III 300VRMS DC電壓 檔位 50mV, 500mV, 5V, 50V, 500V, 1000V 6檔 精確度 50mV, 500mV, 5V, 50V, 500V, ±(0.05% + 5位)；1000V, ±(0.1% + 5位) 50mV, 500mV, 5V, 50V, 500V,1000V, ±(0.1% + 5位) 輸入電阻 10MΩ DC電流 檔位 50mA, 500mA, 10A 3檔 精確度 50mA,500mA, 2檔 , ±(0.1% + 5位)；10A, ±(0.5% + 5位) 50mA,500mA,10A, ±(0.5% + 5位) AC電壓 檔位 50mV,500mV, 5V, 50V, 700V 5檔 精確度 50mV,500mV, 5V, 50V, 700V ±(1.5% + 15位)在50Hz~1KHz AC電流 檔位 50mA, 500mA,10A 3檔 精確度 50mA, 500mA, ±(1.5% + 15位)在50Hz~1KHz；10A ±(3% + 15位)在50Hz~1KHz 測量范圍>10mA*測量范圍>10mA 電阻 檔位 500Ω, 5KΩ, 50KΩ, 500KΩ, 5MΩ, 5檔 精確度 500Ω, 5KΩ, 50KΩ, 500KΩ ±(0.3% + 3位)；5MΩ, ±(0.5% + 5位) *測量范圍50Ω~5MΩ 二極管測試 最大順向電壓 1.5V, 開路電壓 2.8V 持續蜂鳴 < 15 Ω 功能 Auto Range, Max, Min, Hold, Trend polt 功率適配器 電源電壓 AC 100V~240V, 48~63Hz, 功率損耗40W；DC輸出: 12V/3A, Double Shield 選配 差分探棒 雙通道, 40MHz, CAT II 600V 尺寸&重量 240(W) ×136(H) ×60(D) mm；約1.5Kg 規格變動恕不另行通知 DS300200GD1DH
