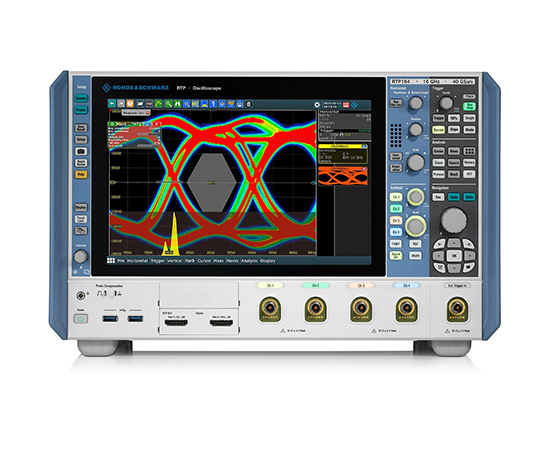

R&S?RTP 示波器
帶寬：4 GHz 至 16 GHz
最大采樣率：40 Gsample/s
最大存儲深度：2 Gsample
實時去嵌；最高 16 位分辨率
所有觸發類型均支持全帶寬
0.00
0.00
商品描述
帶寬：4 GHz 至 16 GHz
最大采樣率：40 Gsample/s
最大存儲深度：2 Gsample
實時去嵌；最高 16 位分辨率
所有觸發類型均支持全帶寬
| 垂直系統 | ||
| 模擬通道 | 4 | |
| 數字通道（可選） | 16 | |
| 帶寬 (-3 dB) | R&S?RTP044； R&S?RTP064； R&S?RTP084； R&S?RTP134； R&S?RTP164； | 4 GHz 6 GHz 8 GHz 13 GHz（雙通道交織模式） 16 GHz（雙通道交織模式） |
| 輸入阻抗 | 50 Ω | |
| 輸入靈敏度 | 所有范圍內均支持最大帶寬 | 50 Ω：2 mV/div 至 1 V/div |
| 采集系統 | ||
| 實時采樣率 | R&S?RTP044/064/084/134/164； | 40 Gsample/s（雙通道交織模式） 每通道 20 Gsample/s |
| 采集存儲 | 標配 | 50 Msample（四通道）； 200 Msample（單通道） |
| 最大升級（R&S?RTP-B110 選件） | 1 Gsample（四通道）； 2 Gsample（雙通道） | |
| 最大波形捕獲率 | 連續捕獲和顯示， 40 Gsample/s，1 ksample | > 750000 波形/秒 |
| 去嵌（選件） | 基于 S 參數的信號路徑實時去嵌 | |
| 水平系統 | ||
| 時基范圍 | 20 ps/div 至 10000 s/div | |
| 準確度（交付/校準后） | 標配 OCXO，交付/校準后 | ±0.01 ppm |
| 校準間隔期間 | ±0.1 ppm | |
| 觸發系統 | ||
| 標配觸發類型 | 所有觸發類型均達到全帶寬；基于實時去嵌（選件） | 邊沿，毛刺，寬度，欠幅，窗口，超時，間隔，斜率，data2clock，碼型，狀態，TV/視頻，串行協議觸發（選件），區域觸發（選件），帶 16 Gbps CDR 的高速串行碼型（選件） |
| 區域觸發（選件） | 最多 8 個多邊形的邏輯組合；相交或不相交：測量通道、頻譜、數學運算 | |
| 觸發靈敏度 | 觸發遲滯定義 | 可自動或手動調整（0 div 至 5 div） |
| 通用數據 | ||
| 尺寸 | 寬 × 高 × 深 | 441 mm × 285 mm × 316 mm (17.36 in × 11.22 in × 12.44 in) |
| 重量 | 18 kg (39.68 lb) | |
| 顯示屏 | 12.1" LC TFT 電容式彩色觸摸屏， 1280 像素 × 800 像素 (WXGA) | |
| 接口 | 1 Gbps LAN，A 型：4 × USB 3.1，2 × USB 2.0；B 型：1 × USB 3.1，GPIB（標配），DVI 和 Display Port（用于外部監視器），外部觸發（帶有源探頭接口），觸發輸出，參考輸入：1 MHz 至 20 MHz，參考輸出：10 MHz 前端 2 個插槽，后端 2 個插槽，可用于多種硬件選件進行升級（MSO（16 個通道，400 MHz），R&S?RT-ZVC（多個高精度電壓和電流通道），任意波形發生器，16 GHz 差分脈沖源） | |
| 操作系統 | Windows | |
